體積小、結構緊湊

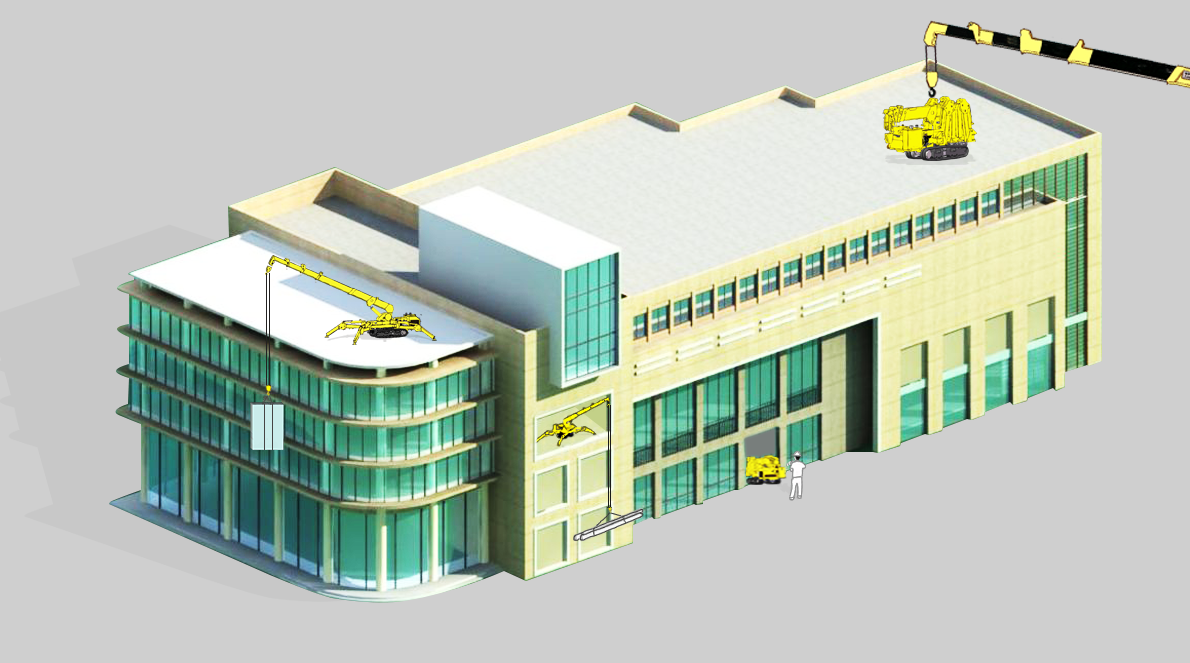

結構緊湊，體積小，重量輕，適合室內、樓頂、地下室等狹小空間作業空間，例如電力、建筑等行業。
5噸微型蜘蛛吊車起重機，狹小空間使用的專利技術產品，擁有較大作業半徑,可以進行多種起重作業，最大可能滿足您的需求。

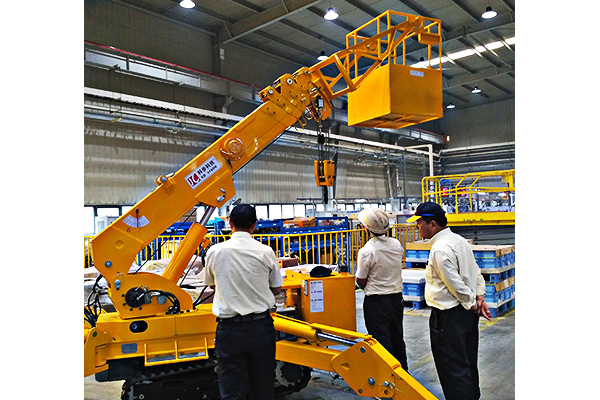

KB5.0履帶起重機，廣泛應用于變電站的電器設備的維修安裝,機械化工車間設備的維修安裝，玻璃幕墻等空間狹小的場合使用。
目前，已被國家電網和南方電網廣泛選用，已用于上海世博會，通用汽車，蘭州石化，天鑫石化，武漢天凌 以及北京網通大廈建設工程等，產品已出口美國，澳大利亞，加拿大，英國，巴西，越南，阿聯酋等國。
最大級折疊吊機產品，具有支腿安全保護功能。擁有較大作業半徑,可以進行多種起重作業，最大可能滿足您的需求。
產品特點
機身緊湊、液壓行走;
安全設計可防止錯誤操作;
遙控裝置節能耐用;
進口液壓配件;
行走速度二級;
可遙控操作(選配)配備380V電力系統;
力矩限制器。
結構緊湊，體積小，重量輕，適合室內、樓頂、地下室等狹小空間作業空間，例如電力、建筑等行業。

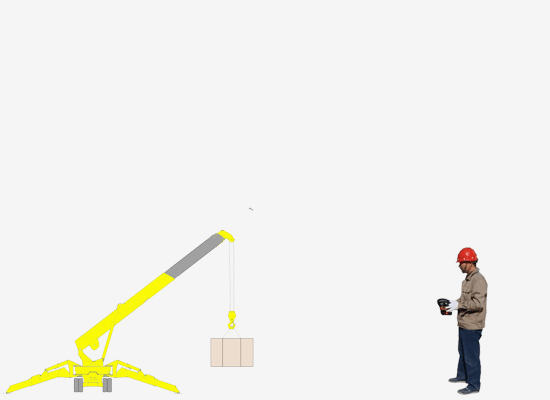

設備采用無線遙控控制，可以大大的減小人力的操作，遙控器采用比例遙控器進行控制，使控制過程更加細膩流程。遙控器控制距離最大可以達到50-100米。保證有的危險地方操作人員可以遠離危險源。

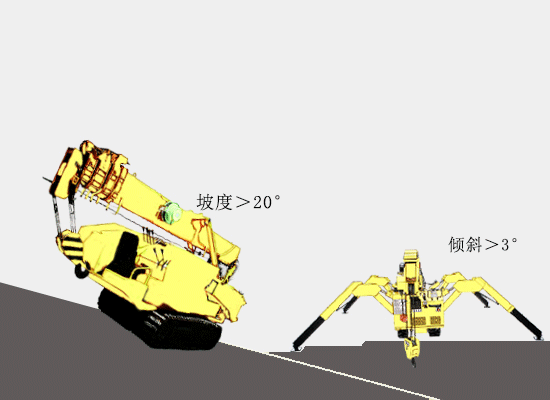

實時監測車體的傾斜角度，當車體達到所設置的保護值時，測量停止動作，并報警保護提示操作人員不要繼續進行危險動作。
支腿根據周圍環境情況可單獨操作，也可使用遙控器同時控制四個支腿，實現一鍵調平，使車體始終處于水平狀態。

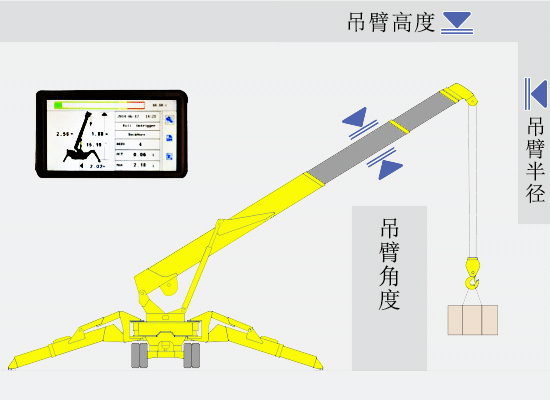

實時顯示吊重狀態，做到心中有數。

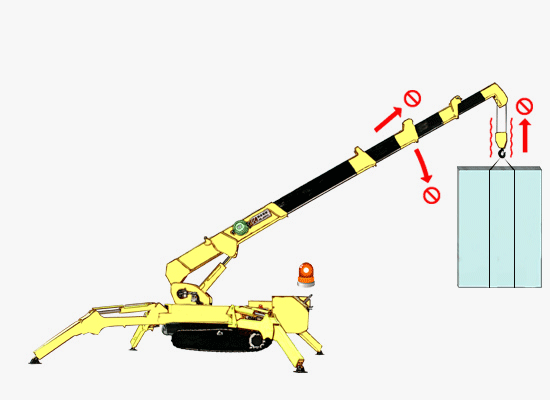

支腿離地保護系統由支腿傳感器實時的檢測地面進行，如果支腿接地，則接地指示燈點亮。如果支腿下降時離地，設備立即停止工作。保護設備支腿不離地。實時的保護車輛的安全。
| 功能配置 | 標準配置 |
| 比例遙控器、電磁閥 | 既可遠距離操控吊車，又可以使被吊重物漸進工作； |
| 力矩控制 | 根據吊臂長度確定被吊物料重量，吊重作業時，做到心中有數，保護吊臂安全； |
| 380V動力電源 | 可用380v動力電源做動力，做到無噪音，環保，安靜； |
| 五節吊臂和雙連油缸 | 真正的雙聯油缸，可實現一定重量的帶載伸縮； |
| U型臂 | 結構合理，1條焊縫，吊臂之間接觸面積大，強度高，壽命長； |
| 吊臂支腿互鎖 | 吊臂復位后，才能操作支腿和行進，保護吊車行走安全； |
| 支腿接地傳感器 | 每個支腿都裝有接地傳感器，當支腿離開地面發生危險時，機器報警，停止工作，保證機器不會翻車。 |
| 功能配置 | 選裝配置 |
| 支腿無線遙控操作 | 可近距離操控支腿，避免復雜環境作業時由于看不到支腿動作發生事故； |
| 乘坐電梯 | 機身寬800mm，可進入電梯或室內； |
| 支腿一鍵調平 | 支腿根據周圍環境情況可單獨操作，也可使用計算機同時控制4個支腿，實現一鍵調平，使車體始終處于水平狀態。； |
| 叉車位置 | 方便叉車叉運，吊車設置有插車位置； |
| 遙控行走 | 可遠距離操作機器行走，在惡劣環境下，可更好的保護人的安全； |
| 飛臂 | 安裝簡單，操作便利，使用范圍廣； |
| 探索鉤 | 更靈活作業； |
| 履帶和車身顏色 | 客戶可以根據自身喜歡定制履帶和車身顏色。 |
|
技術參數 |
|||
|---|---|---|---|
|
型號 |
KB5.0履帶起重機 |
||
|
規格 |
5.00t*2.0m |
||
|
最大作業半徑 |
16m*0.21t |
||
|
最大地上揚程 |
16.8m |
||
|
最大地下?lián)P程 |
20.5M |
||
|
卷揚裝置 |
吊鉤上升速度： |
8m / min（增速時16m/min）6繩 |
|
|
鋼絲繩 |
直徑9.3mm*92M |
||
|
伸縮裝置 |
吊臂形式 |
5角形全自動5段 |
|
|
吊臂長 |
4.7m-16.5m |
||
|
吊臂伸縮長度/時間 |
11.7m / 54sec |
||
|
起伏裝置 |
吊臂角度/時間 |
0°-80°/ 24.5sec |
|
|
回轉裝置 |
回轉角度/時間 |
0°~360° 連續 /2.1rpm (增速時為2.5rpm) |
|
|
支腿 |
支腿動作形式 |
手動回轉、油壓張出、油壓接地 |
|
|
最大伸出幅度 |
5670mm*5510m*5030mm |
||
|
行走裝置 |
行走方式 |
液壓馬達驅動、兩段無級變速 |
|
|
行走速度 |
0-2.5Km / h |
||
|
爬坡能力 |
20° |
||
|
吊機接地長*寬*2 |
1720mm*320mm*2 |
||
|
接地比壓 |
35.6kpa(0.356kgf / cm2) |
||
|
電機 |
電源電壓 |
標配AC380V |
|
|
功率 |
7.5KW |
||
|
發動機 |
型號 |
3TNV88-PFN(YANMAR) |
|
|
排量 |
1.642L |
||
|
最大輸出功率 |
21.2KW/2400min-1 |
||
|
啟動方式 |
電啟動 |
||
|
啟動性能 |
-5°C-40°C |
||
|
使用燃料/容積 |
柴油/45L |
||
|
電池容量 |
12V90AH |
||
|
安全裝置 |
水平儀、報警裝置、急停按鈕、力矩限制器、三色燈 |
||
|
系統電壓 |
DC12V |
||
|
整車尺寸 |
長*寬*高 |
4950mm*1560mm*2235mm |
|
|
重量 |
整車重量 |
6000Kg |
|
|
支腿最大位置處吊重表 |
|||||||
|---|---|---|---|---|---|---|---|
|
4.74/7.70米吊臂 |
10.65米吊臂 |
13.56米吊臂 |
16.50米吊臂 |
||||
|
作業半徑 (m) |
額定總起重量 (t) |
作業半徑 (m) |
額定總起重量 (t) |
作業半徑 (m) |
額定總起重量 (t) |
作業半徑 (m) |
額定總起重量 (t) |
|
<2.0 |
5.0 |
<3.5 |
3.03 |
<4 |
2.23 |
<5 |
1.13 |
|
2.5 |
4.16 |
4.0 |
2.58 |
4.5 |
1.93 |
5.5 |
0.98 |
|
3.0 |
3.46 |
5.0 |
2.03 |
5.0 |
1.73 |
6.0 |
0.91 |
|
3.5 |
3.05 |
6.0 |
1.68 |
6.0 |
1.40 |
7.0 |
0.76 |
|
4.0 |
2.60 |
7.0 |
1.38 |
7.0 |
1.18 |
8.0 |
0.65 |
|
5.0 |
2.08 |
8.0 |
1.13 |
8.0 |
1.03 |
9.0 |
0.60 |
|
6.0 |
1.72 |
9.0 |
1.05 |
9.0 |
0.93 |
10.0 |
0.55 |
|
7.18 |
1.45 |
10.0 |
0.86 |
10.0 |
0.83 |
11.0 |
0.49 |
|
|
|
|
|
11.0 |
0.69 |
12.0 |
0.44 |
|
|
|
|
|
12.0 |
0.53 |
13.0 |
0.38 |
|
|
|
|
|
13.0 |
0.43 |
14.0 |
0.32 |
|
|
|
|
|
|
|
15.0 |
0.26 |
|
|
|
|
|
|
|
16.0 |
0.21 |
